水漏れ報知器[自作]
since 2011.03.06
last update 2012.02.18

TopPage  >  水漏れ報知器[自作]




洗濯機の下の床がたまに濡れることがあって排水口から漏れたような感じのようだ。
排水口の洗浄剤で洗って漏れなくなったようだけど、一応、水漏れ報知器でも
つけておこうかとググってみたけど、みんな￥14,000以上と意外に高いし
延々と使うものでもなし、仕方ないので自作することにした。

参考にされる方は、自己責任でお願いします。
おー、ほぼ1/10以下の値段でできた(^^)
全体的に部品自体も高いところで買ってしまったものを使ったので、安いところを探して入手すれば
もっと安くできると思うが。

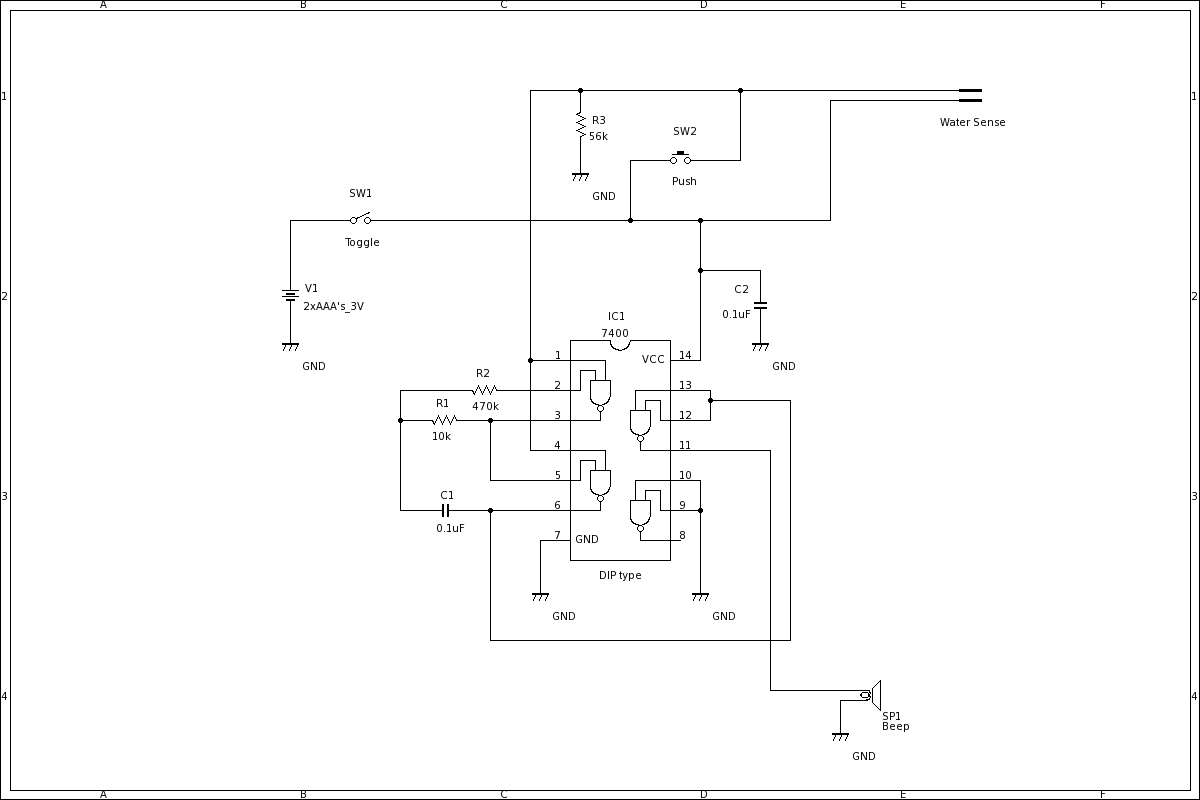

回路図

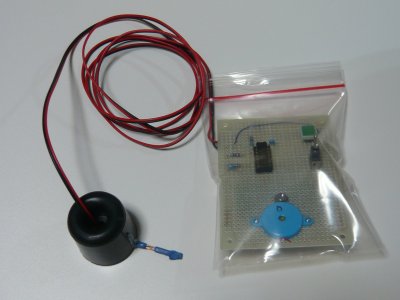

で、完成品。

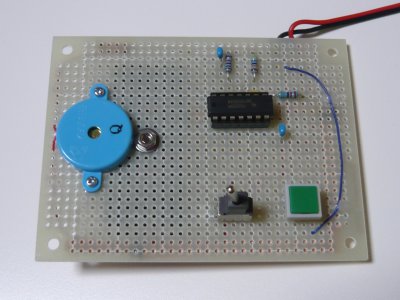

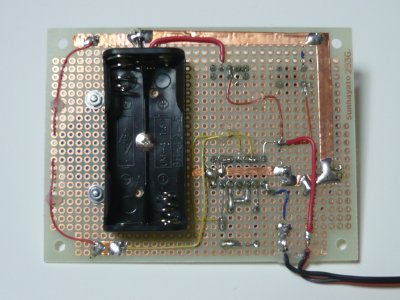

で、各部説明。

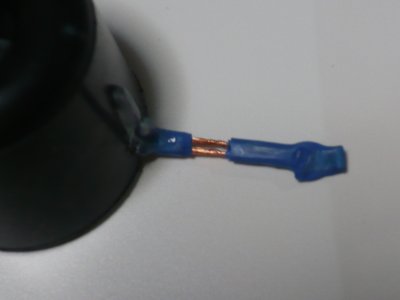

・水漏れセンサー部
・パワーON/OFFスイッチ
・ブザー
・テストスイッチ

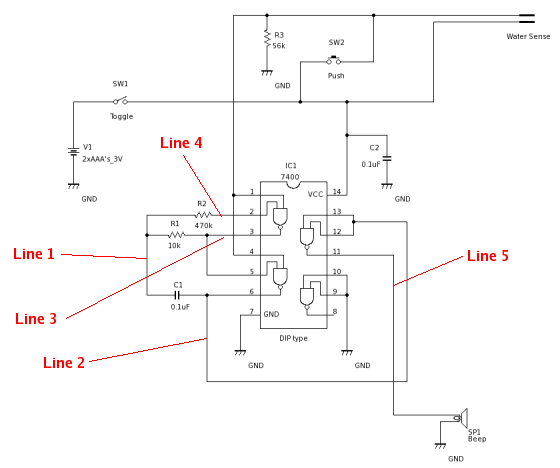

で、回路動作。

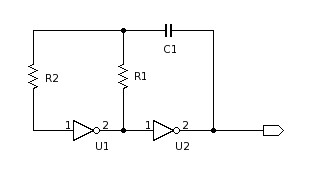

発振回路の基本構成は、 なので
周期Tは、
であるので
T = 2.2 x 0.1u x 10k = 0.0022(s) = 2.2(ms)
素子のバラツキも含めて、まぁこんなもの

また、R2は、保護抵抗として使っている。
使っている74HC00の(Limiting)input diode current < ±20mA

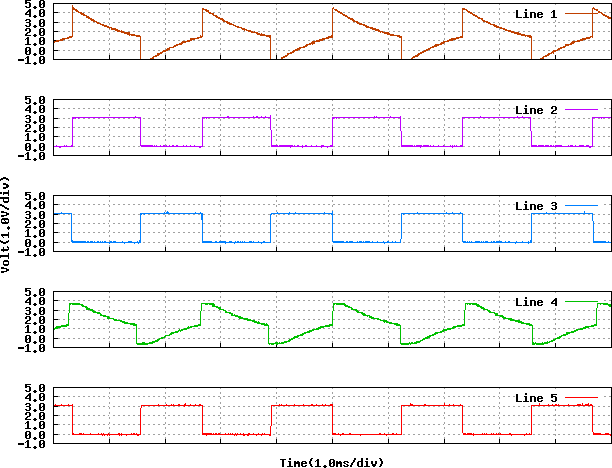

であり470kΩの抵抗を付けたときの電流は、波形より入力電圧最大を4.5Vとして
4.5V / 470k = 9.574(uA)
なのでOK



▲
