小さな円を描いて寸法入れて移動してみる。

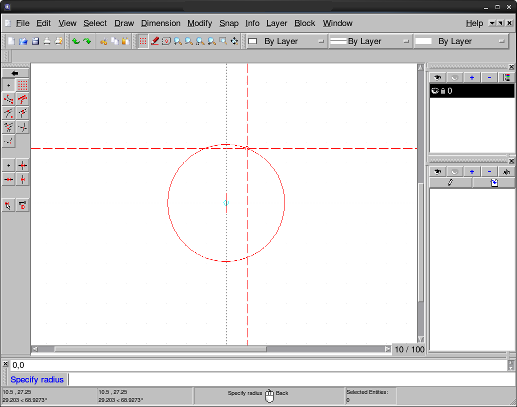

1) Φ3の円を描く。





2)寸法を入れる。
ESCを連打で元のbutton menuに戻るので
元に戻った中から button_menu_dim00.png を選択し、それによって表示が変わったmenuの中から button_menu_dim01.png を選択。
で、表示がまた変わるので2つある button_menu_dim02.png が両方押されている状態にしてさっき描いた円の線をマウスでクリックすると
半径の寸法線が表示されマウスによって好みの位置に置くことができるようになる。
で位置を決めてマウスをクリックすると、寸法線の位置が固定されでOK。

button_menu_dim02.png は、”好きな位置を選択”のような感じ。それ以外だとそのボタンの絵の雰囲気に沿った
特定の位置を選択できるというような機能のようだ。

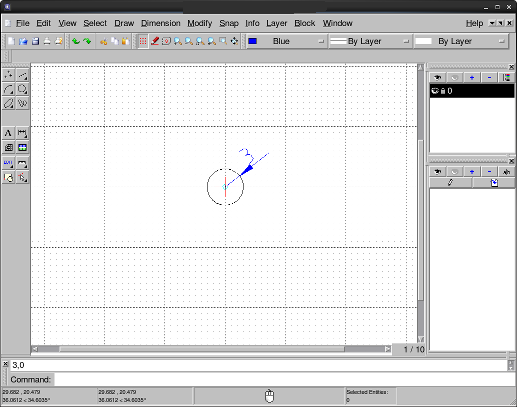

で、こんな感じ。

3)移動してみる。
ESCを連打で元のbutton menuに戻った後、
button_menu_dim04.png を押して次の表示から button_menu_dim05.png を押す。
表示が変わって選択方法の選択ボタンになるのだが、そのときのマウスポインタ表示も選択モードになっており
移動させたい図をクリックすることによって選択が可能となる。
円と寸法を両方クリックしてみた。

選択している状態で button_menu_dim07.png の矢印ボタンを押して移動の方法選択ボタン表示にする。
で button_menu_dim02.png が2つ押されている状態で(でなくてもいいかも....)
window下のコマンド入力のところが[Specify reference point]になるので 移動前の座標、今回は、0,0を入力。

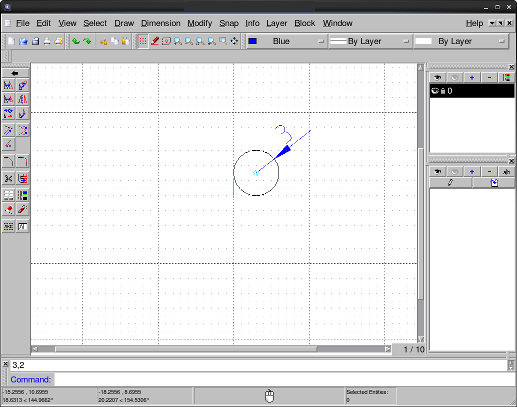

次に[Specify target point]になるので 移動前の座標、今回は、3,2を入力。
そうすると下図のようなダイアログが表示される。
で今回は移動したいのでDelete Originalを選択して[OK]
ここでは、まだ選択状態になったままなので選択を解除したければ、
メインメニューより[Select]→[Deselect all]で解除される。


このように図入力の手順は、
になり編集方法に関しても上記に選択方法や選択の作業が追加されるだけであり
原則[1]～[4]の手順でできそうである。
後の細かい使い方は、Helpが充実しているので参照しながら覚えればいい


▲ ▼
