Contents
|
|
CN2
|
![]() CY7C68013A-56PVXC |
CN1
|

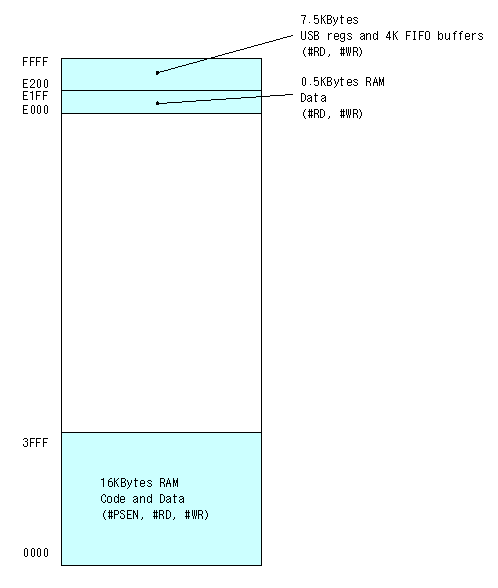

![]() Memory Map(Internal Code Momory, EA=0) |

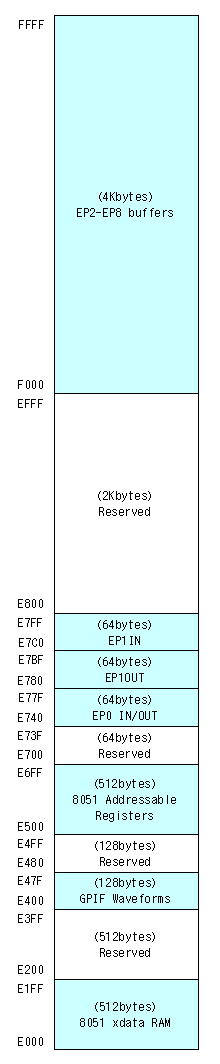

![]() Register Map(E000-FFFF) |
| Vender ID | 0x04b4 |
| Product ID | 0x8613 |
bNumConfigurations=[0x1]
+bConfigurationValue=[0x1]
+MaxPower =[50]
+bNumInterfaces =[0x1]
+num_altsetting =[4]
+bLength =[0x9]
+bInterfaceNumber =[0x0]
+bAlternateSetting =[0x0]
+bNumEndpoints =[0]
+bLength =[0x9]
+bInterfaceNumber =[0x0]
+bAlternateSetting =[0x1]
+bNumEndpoints =[6]
+bEndpointAddress =[0x1]
+bEndpointAddress =[0x81]
+bEndpointAddress =[0x2]
+bEndpointAddress =[0x4]
+bEndpointAddress =[0x86]
+bEndpointAddress =[0x88]
+bLength =[0x9]
+bInterfaceNumber =[0x0]
+bAlternateSetting =[0x2]
+bNumEndpoints =[6]
+bEndpointAddress =[0x1]
+bEndpointAddress =[0x81]
+bEndpointAddress =[0x2]
+bEndpointAddress =[0x4]
+bEndpointAddress =[0x86]
+bEndpointAddress =[0x88]
+bLength =[0x9]
+bInterfaceNumber =[0x0]
+bAlternateSetting =[0x3]
+bNumEndpoints =[6]
+bEndpointAddress =[0x1]
+bEndpointAddress =[0x81]
+bEndpointAddress =[0x2]
+bEndpointAddress =[0x4]
+bEndpointAddress =[0x86]
+bEndpointAddress =[0x88]
Vendor ID =[0x04b4] Product ID=[0x8613]
|
T: Bus=02 Lev=02 Prnt=02 Port=02 Cnt=01 Dev#= 11 Spd=480 MxCh= 0 D: Ver= 2.00 Cls=ff(vend.) Sub=ff Prot=ff MxPS=64 #Cfgs= 1 P: Vendor=04b4 ProdID=8613 Rev=a0.01 C:* #Ifs= 1 Cfg#= 1 Atr=80 MxPwr=100mA I:* If#= 0 Alt= 0 #EPs= 0 Cls=ff(vend.) Sub=ff Prot=ff Driver=(none) I: If#= 0 Alt= 1 #EPs= 6 Cls=ff(vend.) Sub=ff Prot=ff Driver=(none) E: Ad=01(O) Atr=02(Bulk) MxPS= 512 Ivl=0ms E: Ad=81(I) Atr=02(Bulk) MxPS= 512 Ivl=0ms E: Ad=02(O) Atr=02(Bulk) MxPS= 512 Ivl=0ms E: Ad=04(O) Atr=02(Bulk) MxPS= 512 Ivl=0ms E: Ad=86(I) Atr=02(Bulk) MxPS= 512 Ivl=0ms E: Ad=88(I) Atr=02(Bulk) MxPS= 512 Ivl=0ms I: If#= 0 Alt= 2 #EPs= 6 Cls=ff(vend.) Sub=ff Prot=ff Driver=(none) E: Ad=01(O) Atr=03(Int.) MxPS= 64 Ivl=125us E: Ad=81(I) Atr=03(Int.) MxPS= 64 Ivl=125us E: Ad=02(O) Atr=03(Int.) MxPS= 512 Ivl=125us E: Ad=04(O) Atr=02(Bulk) MxPS= 512 Ivl=0ms E: Ad=86(I) Atr=03(Int.) MxPS= 512 Ivl=125us E: Ad=88(I) Atr=02(Bulk) MxPS= 512 Ivl=0ms I: If#= 0 Alt= 3 #EPs= 6 Cls=ff(vend.) Sub=ff Prot=ff Driver=(none) E: Ad=01(O) Atr=03(Int.) MxPS= 64 Ivl=125us E: Ad=81(I) Atr=03(Int.) MxPS= 64 Ivl=125us E: Ad=02(O) Atr=01(Isoc) MxPS= 512 Ivl=125us E: Ad=04(O) Atr=02(Bulk) MxPS= 512 Ivl=0ms E: Ad=86(I) Atr=01(Isoc) MxPS= 512 Ivl=125us E: Ad=88(I) Atr=02(Bulk) MxPS= 512 Ivl=0ms |
